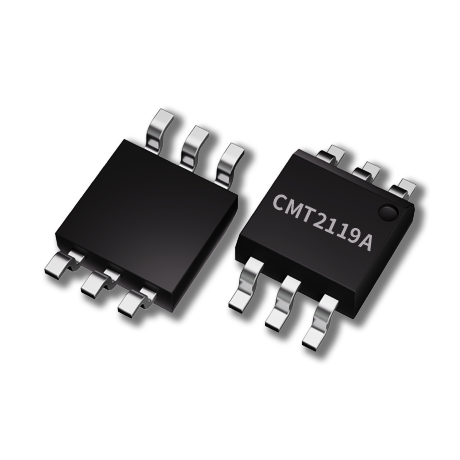

CMT2119A

240-960M无线发射芯片


无线发射芯片CMT2119A主要应用:

无线遥控开关、插座、门铃、车辆防盗器、天气预报等



无线发射芯片CMT2119A差异化特点:

●   参数均可软件灵活配置修改,操作简单且人性化

●   高次谐波余量充足,轻松通过欧美各种安规认证

●   可软件设置不同频率,无需更换晶体,外围原件少

●  频率范围:240~480 | 240~960MHz支持软件设置

●  调制模式:(G)FSK | OOK,(G)FSK

●  速率:0.5~30Kbps(OOK)/0.5~100Kbps(FSK)

●  输出功率:-10~+13dBm支持软件设置

●  工作电压范围:1.8~3.6V

●  工作电流:15.5mA (+10dBm、50% duty cycle\9.6Kbps)

●  烧写次数:100万次

●  温度范围:-40~+85℃

●  通信模式:TWI

●  芯片封装:SOT23-6

●  芯片尺寸:2.92x1.9x1.1mm


无线发射芯片CMT2119A认证报告:

ROHS、REACH、CE等



无线发射芯片CMT2119A产品组合:

组合1:CMT2113A搭配CMT2213A

组合2:CMT2119A搭配CMT2219A

设计文档与资源
开发与演示工具:
CMOSTEK WriterConfig V1.4.1
2018-07-30
CMOSTEK RFPDK_V1.51
2020-04-27
设计参考资料:
AN122 CMT2113-19A Configuration Guideline
2018-07-31
AN100 CMT211x-5x-8x原理图及PCB版图设计指南
2018-07-31
AN121 CMT21xx Handheld Device Design Guide-EN-V0.6
2019-08-19
AN101 CMT211xA 原理图和PCB布局设计指导
2020-05-08
AN103 CMT211xA-221xA One-Way RF Link Development Kits Users Guide
2020-05-08
AN120-CMT21xx CMT22xx抗ESD设计指南
2020-05-08
AN135 CMT2119-2219A示例代码说明
2020-05-08
AN140 CMOSTEK Writer用户指南-CN-V1.4-2020604
2020-06-09
认证与测试报告:
射频IC REACH
2021-05-18
射频IC ROHS
2021-05-18
产品培训视频:
2018-09-20
2018-09-20
2018-09-20
