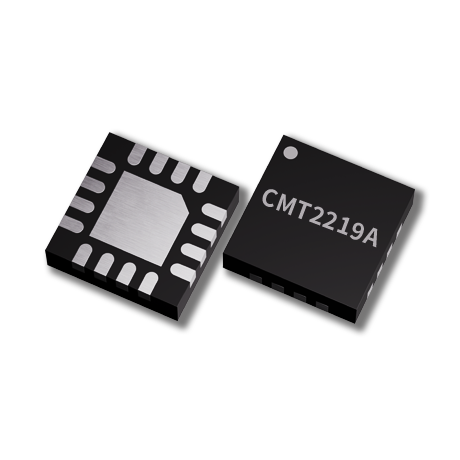

CMT2219A

全频段单收无线接收芯片


无线接收芯片CMT2219A基本特点:

频率范围:300~960MHz支持软件设置

调制模式:OOK,(G)FSK

速率:0.5~30Kbps(OOK)/0.5~100Kbps(FSK)

实测灵敏度:-114 dBm(1kbps 0.1%BER)

实测距离:应用产品:>300米;Demo板:>1000米

工作电压范围:1.8~3.6V

烧写次数:100万次

温度范围:-40~+85℃

通信模式:SPI-3Wire

芯片封装:QFN-16

芯片尺寸:3x3x0.75mm


无线接收芯片CMT2219A主要应用:

无线遥控开关、插座、门铃、车辆防盗器、天气预报等



无线接收芯片CMT2219A差异化优点:

●   参数均可软件灵活配置修改,操作简单且人性化

●   实测灵敏度高,窄带应用,通讯距离远

●   轻松通过安规Blocking Test,抗干扰性非常好

●   自带DutyCycle工作模式,降低平均工作电流,超低功耗

●   可软件设置不同频率,无需更换晶体,外围原件少



无线接收芯片CMT2219A认证报告:

ROHS、REACH、CE等



无线接收芯片CMT2219A产品组合:

组合1:CMT2113A搭配CMT2213A

组合2:CMT2119A搭配CMT2219A


设计文档与资源
开发与演示工具:
CMOSTEK RFPDK_V1.51
2020-04-27
WriterConfig_V1.4.2
2022-01-12
设计参考资料:
AN138 CMT2219A Configuration Guideline
2018-08-14
AN1004-CMT2157A & CMT2219A通讯范例(1920编码篇)
2018-08-14
CMT2219A_DemoCode
2018-08-14
AN103 CMT211xA-221xA One-Way RF Link Development Kits Users Guide
2020-05-08
AN107 CMT2210A Schematic and PCB Layout Design Guideline
2020-05-08
AN110 CMT221x-5x原理图及PCB版图设计指南
2018-08-14
AN120-CMT21xx CMT22xx抗ESD设计指南
2020-05-08
AN135 CMT2119-2219A示例代码说明
2020-05-08
AN140 CMOSTEK Writer用户指南-CN-V1.7
2022-01-12
认证与测试报告:
射频芯片 REACH
2022-05-05
射频芯片 ROHS
2022-05-06
产品培训视频:
2018-09-28
2018-09-21
