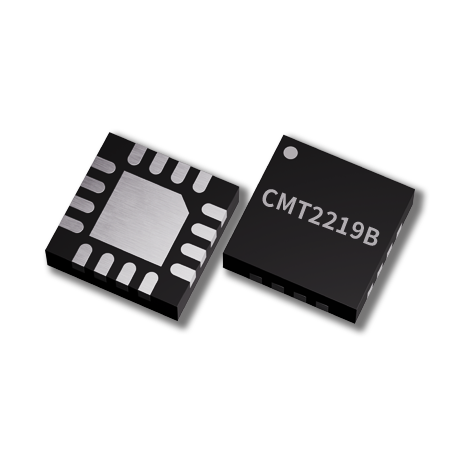

CMT2219B

射频接收芯片

CMT2219B是一款超低功耗,高性能,适用于各种127至1020MHz无线应用的OOK,(G)FSK接收器。它是CMOSTEK NextGenRF TM 射频产品线的一部分,这条产品线包含完整的发射器,接收器和收发器。CMT2219B的高集成度,简化了系统设计中所需的外围物料。高达-121dBm的灵敏度优化了应用的链路性能。它支持多种数据包格式及解码方式,使得它可以灵活的满足各种应的需求。另外,CMT2219B还支持64-byte Rx FIFO,丰富的GPIO及中断配置,Duty-Cycle 运行模式,信道侦听,高精度RSSI,低电压检测,上电复位,低频时钟输出,手动快速跳频,静噪输出等功能,使得应用设计更加灵活,实现产品差异化设计。CMT2219B 工作于1.8 V至3.6V。当达到-121dBm 灵敏度的时候仅消耗 8.5mA电流,超低功耗接收模式可以进一步降低芯片的接收功耗。


无线接收芯片CMT2219B特性:

●  频率范围:127至1020MHz

●  调制解调方式:OOK, (G)FSK 和(G)MSK

●  数据率: 0.5 至 300 kbps

●  灵敏度: -121 dBm 2.0kbps, F RF = 433.92 MHz;-111 dBm 50kbps, F RF = 433.92 MHz

●  电压范围:1.8 至 3.6 V

●  接收电流:8.5 mA @ 433.92 MHz, FSK

●  支持超低功耗接收模式

●  睡眠电流

   300 nA, DutyCycle = OFF

   800 nA, DutyCycle = ON

●  4-wire SPI 接口

●  支持直通及包模式

●  可配置包处理机及 64-Byte FIFO

●  不归零,曼切斯特,数据白化编解码

●  支持前向纠错

●  16 管脚 QFN3x3 封装





无线接收芯片CMT2219A特性应用:

自动抄表,家居安防及楼宇自动化,ISM 波段数据通讯,工业监控及控制,遥控及安防系统,遥控钥匙进入,无线传感器节点,标签读写器


设计文档与资源
开发与演示工具:
CMOSTEK RFPDK_V1.51
2020-04-27
WriterConfig_V1.4.2
2022-01-12
设计参考资料:
AN166-CMT2219B RSSI使用指南
2019-03-26
AN167-CMT2219B_FIFO_and_Packet_Format_Operation_Guide-EN-V1.0
2019-04-08
AN165-CMT2219B_Operation_Guide_for_Special_Features-EN-V0.7
2019-04-08
AN164-CMT2219B_Low_Power_Mode_User_Guide-EN-V1.0
2019-04-08
AN163 -CMT2219B_RF_Parameter_Configuration_Guide-EN-V1.0
2019-04-08
AN161-CMT2219B_Quick_Start_Guide-EN-V1.0
2019-04-08
AN168_CMT2218B-CMT2219B RF-EB 用户指南_CN_V1.0
2018-08-14
AN197-CMT2300A-CMT2119B-CMT2219B 快速手动跳频
2020-05-08
AN198-CMT2300A-CMT2119B-CMT2219B 状态切换注意事项
2020-05-08
AN1971-CMT2300A-CMT2219B 跳频计算表-V1.0(AN197配套)
2020-09-09
AN160 CMT2218B-19B原理图及PCB版图设计指南-CN-V0.8
2020-12-07
AN140 CMOSTEK Writer用户指南-CN-V1.7
2022-01-12
认证与测试报告:
射频芯片 REACH
2022-05-05
射频芯片 ROHS
2022-05-06
产品培训视频:
2018-09-28
2018-09-28
2018-09-28
