2018-09-14

就是这么强大!HOPERF自研IC实现智能照明无极调光

分享到:

全球智能照明市场规模已达148.78亿美元

据前瞻产业研究院发布的《智能照明行业发展前景与投资战略规划分析报告》统计数据显示,2013年,全球智能照明市场行业规模超过57亿美元。其中,灯具和相关配件的市场规模超12亿美元;2015年,全球智能照明市场规模达78.3亿美元,至2016年市场规模增加34.79%至105.5%。预计2018年全球智能照明市场规模将达148.78亿美元。按照当前发展势头,预测到2020年可达243.41亿美元,其中灯具和相关配件市场规模约为87.1亿美元,占比超过5%,年复合增长率超过20%。

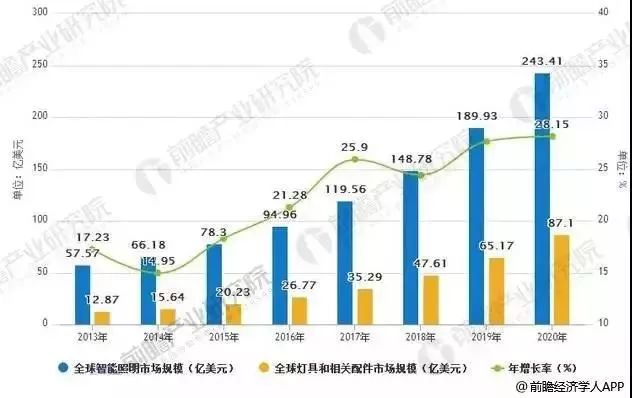

图:2013-2020年全球智能照明、灯具和相关配件市场规模统计及增长情况预测;数据来源:前瞻产业研究院整理

全球智能照明产业已呈现高速发展趋势。随着物联网、大数据等新兴技术的发展,智能照明系统感知环境变化、自动调节光线强度等功能将会不断强化。众多厂商加紧了对于智能照明产品的研发力度。


华普微自主知识产权的无线射频芯片,以及对应的智能照明控制模块,在无极调光等应用领域脱颖而出,获得客户广泛认可。


集成开关调色,带记忆

不受电机马达和315/433/868/915/2.4G/WiFi/蓝牙等无线信号干扰

兼容所有LED电源驱动芯片厂家

兼容所有大、小功率电源

支持分组控制

支持一控多,多控一,可自由搭配灯具和遥控器数量

调光平滑均匀

信号更强

抗干扰能力更优

传输距离更远

稳定性更好

功耗低,耗电少,经济高效

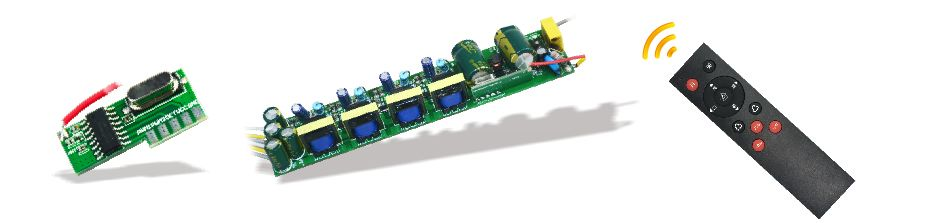

模块采用CMT2189B发射芯片 +  CMT2281F2 接收芯片


TX发射芯片:CMT2189B

CMT2189B 是一款低功耗、内嵌 OOK 发射器的 8-bitRISC 内核 MCU,适用于 ISM 频段 240–960 MHz 的低成本无线发射应用。该芯片集成了 2k x 14b 可擦写程序空间和高效率超低功耗射频发射机,支持在线调试功能、多达 8 个通用 IO 以及低休眠功耗,非常适合各种消费类手持遥控器应用场合。CMT2189B 工作在-40 度到+85度温度范围和 2.0 到 3.6 V 的供电电压区间,当工作在433.92 MHz 时,输出+13 dBm 功率连续发高电平仅消耗 17.5 mA 电流。通过选用对应频率的晶体,CMT2189B便可以工作在不同的射频频点上。CMT2189B 搭CMOSTEK 的 NextGenRF 系列接收芯片,便能轻松实现超低功耗的射频应用。

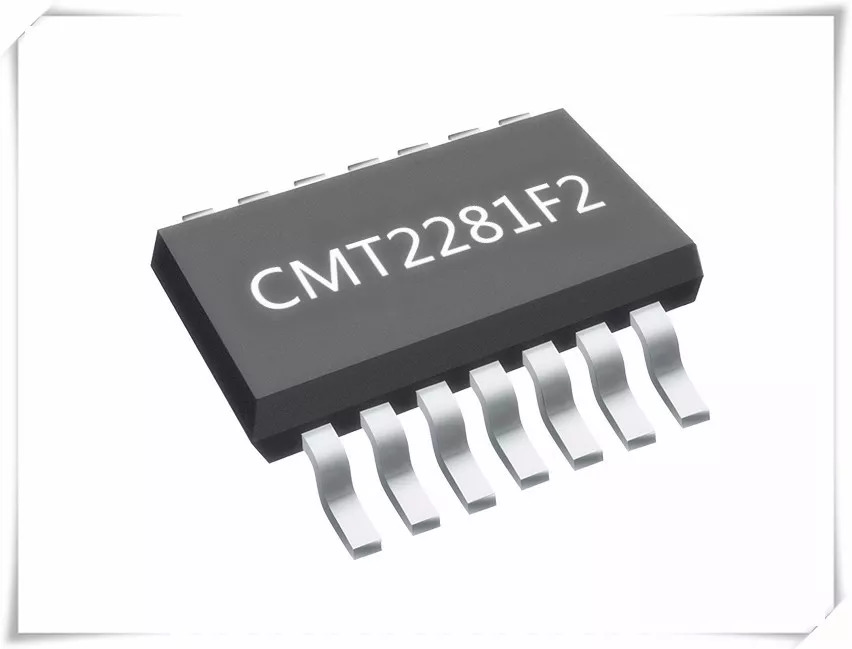

RX接收芯片:CMT2281F2

CMT2281F2 是一款低功耗、内嵌 OOK 射频接收器的高性能 MCU,适用于 ISM 频段 300 – 960 MHz 无线接收应用。该芯片集成了 2k x 14b 可擦写程序空间。高性能超低功耗射频接收机、丰富的外设、低功耗休眠,非常适合各种无线报警、楼宇安全等应用场合。CMT2281F2 工作在 3.0 到 5.5 V 的供电电压区间。工作在 433.92 MHz 时,仅需 4.5 mA 电流便可实现-109 dBm 的接收灵敏度。通过选用对应频率的晶体,便可以使 CMT2281F2 工作于不同的射频频点上CMT2281F2 搭配 CMT218x 系列发射器便能实现超低功耗的射频应用。

应用Tips:

为什么SUB-1GHz信号的穿墙效果比2.4GHz的要稳定而且更好?

2.4GHz信号相对SUB-1GHz信号较弱,这是由电磁波的物理特性决定的:波长越长衰减越少,也更容易绕过障碍物继续传播;2.4GHz信号频率高、波长短,而SUB-1GHz信号频率低、波长长;所以2.4GHz的信号穿过障碍物时衰减更大,穿墙能力比SUB-1GHz信号弱;无线传输过程中影响丢数据的关键因素是信号强度而不是传输速率;如果信号很弱甚至收不到信号,那么速率再高也没有用,在无线传输的应用中确保收到信号才是根本。另外,常规环境中,2.GHz等无线应用设备非常多,一定程度上也导致了噪音多干扰比较大。如果不需要音视频数据的数据传输,SUB-1GHz设备的控制效果以及性价比都具备明显优势,推荐作为首选。
