在工业自动化、通信、汽车电子、光伏储能与充电桩等涉及高低压混合、人机交互的大功率电气系统中，若缺乏可靠电气隔离措施，浪涌现象产生的电压尖峰将会烧毁功率器件，静电放电（ESD）现象产生的瞬态高压将会击穿逻辑侧的敏感芯片，而地电位差现象产生的接地环流与开关管（IGBT、MOSFET）快速开关产生的噪声电流将会干扰信号传输，进而形成严重的电气安全隐患。
数字隔离器，作为一种在高低压电路间提供电气隔离能力的基础安规器件，其不仅能阻断高压浪涌、短路漏电与静电放电（ESD）等不良电气现象对逻辑侧的敏感元器件和操作人员造成损害，还能有效抑制电磁干扰、共模噪声与接地环流等信号干扰现象，保障逻辑侧数字信号的传输质量，是现代电子产品与众多工业设备实现安全、可靠与稳定运行的电气隔离“刚需品”。
现阶段，为追求产业规模化效应，同时提升能源利用效率，大功率电气系统的渗透率与复杂度正持续攀升。
在此趋势下，各国的相关政策与安规标准对设备安全及电磁兼容性（EMC）的要求也变得日趋严格，因此行业市场对于具备高速率、低功耗、小体积、高集成度与高可靠性的数字隔离器需求亦日渐旺盛。
而华普微作为国家级高新技术企业、国家级专精特新小巨人企业，始终聚焦在无线数据传输、环境感知和物联网三大方向，并依托着无线射频芯片、模组、传感器、隔离器等多元产品形态，构建了覆盖信息感知与信息交互等关键环节的完整产品布局，是国内唯一一家能同时提供包含射频信号处理和传输、信号测量、信号隔离保护等完整信号链芯片设计能力的企业。

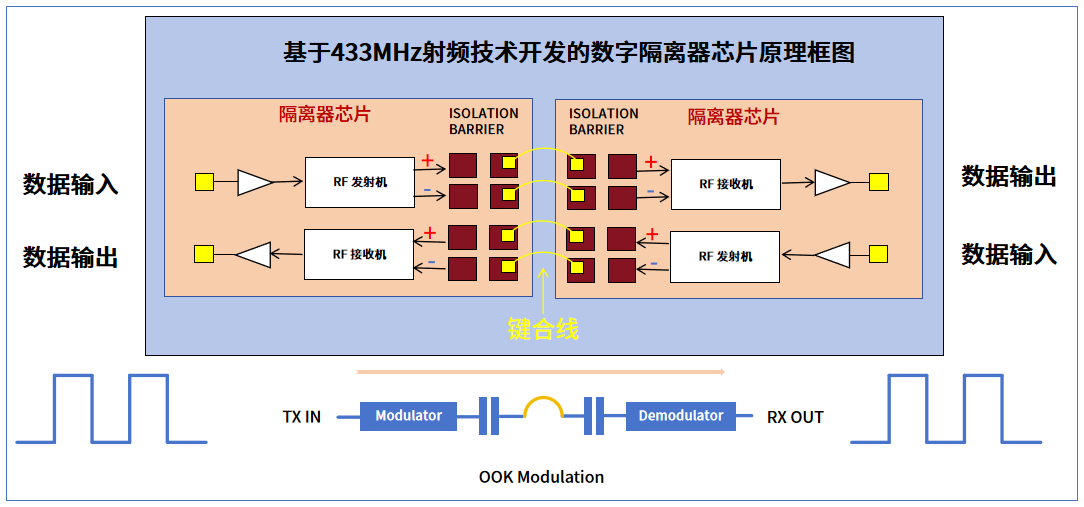

其中，在数字隔离器领域，华普微产品主要基于433MHz射频技术开发，并采用了经典的OOK调制方案，其本质是一种具备微型无线射频收发系统的芯片。
在此芯片框架中，射频发射端会将要进行传输的数字信号通过OOK调制为高频脉冲信号，而后经电容电场耦合至射频接收端，并通过OOK解调为初始的数据信号，从而在阻断电气连接的环境下实现数字信号的安全传输。
值得一提的是，作为国内具备着二十余年正向开发资历的Sub-GHz射频自研芯片领域的先行者、芯片累计出货达15亿颗的资深物联网芯片开发企业，华普微基于成熟射频芯片设计经验与精湛制造工艺所开发的数字隔离器，不仅能在隔离电压（＞5kVrms）、共模瞬变抗扰度（CMTI＞200kV/μs）与浪涌电压（10kV）等性能指标上达到行业一流水平，还能在传输速率（150Mbps）、传输延迟（9ns）等与“射频”性能相关的关键通信指标上达到行业顶尖水平。
如果说二十余载深厚的射频芯片开发功底是华普微提升数字隔离器产品性能的 “金刚钻”，那么这支上百人的、经验丰富的、业界领先的与兼具国际背景的高学历开发团队便是华普微彻底将技术优势转化为产品竞争力的“核心推手”。
在高度依赖开发经验积累的芯片领域中，团队的技术底蕴往往直接决定着产品性能的上限。而华普微的开发团队中不仅有约56%的开发人员为硕士及博士学历，且多数开发人员还拥有着10年以上的芯片开发经验。
凭借着深厚的专业功底与丰富开发经验，这支团队还创造出了独特的NextGenRF算法技术，可有效提升芯片性能，使其运行更加稳定可靠。

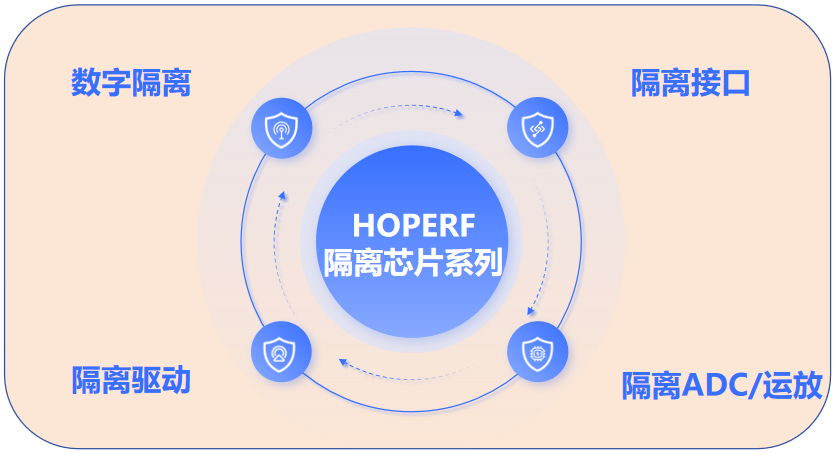

华普微数字隔离器系列产品布局示意图
目前，华普微的数字隔离器已全面覆盖通用数字隔离、隔离接口、隔离驱动与隔离ADC/运放等多个细分领域，可全面助力国内厂商实现对进口数字隔离器的国产化Pin-to-Pin替代，增强国内厂商在国际贸易局势动荡中的供应链稳定性，更好地满足本土化的发展需求。
展望未来，华普微将持续推进数字隔离器在隔离耐压、CMTI与传输速率等性能指标上的突破，紧跟工业自动化、光伏储能与充电桩等领域的技术升级需求，加速数字隔离器的国产化替代进程，力争成为兼具技术话语权与市场竞争力的全球隔离芯片核心供应商，为国内外工业数字化转型与能源革命提供更安全、高效的“中国芯”支撑。
