在光伏、储能、充电桩与工业自动化等涉及人机交互和高低压混合的电气系统中，数字隔离器主要用于隔离高压电气到低压控制系统的传导路径，阻断高压浪涌与短路漏电等电气现象对敏感设备和操作人员造成损害，并能有效抑制电磁干扰、共模噪声与地电位差等干扰现象，保障数字信号的传输质量。
华普微，自2004年成立伊始，便致力于发展Sub-GHz射频产业，是国内Sub-GHz无线射频自研芯片领域的先行者，不仅具备从芯片设计到封装测试的全流程自主可控能力，还拥有二十余年正向开发经验，可基于自身优秀的射频芯片开发“基因”为行业提供更加高效、可靠与灵活的数字隔离器解决方案。
作为芯片年出货量达数亿颗的物联网芯片开发企业，华普微在Sub-GHz射频芯片上的开发实力不仅取得了众多市场客户的一致认可，并且还在“同根同源”的数字隔离器上得到了再次体现。

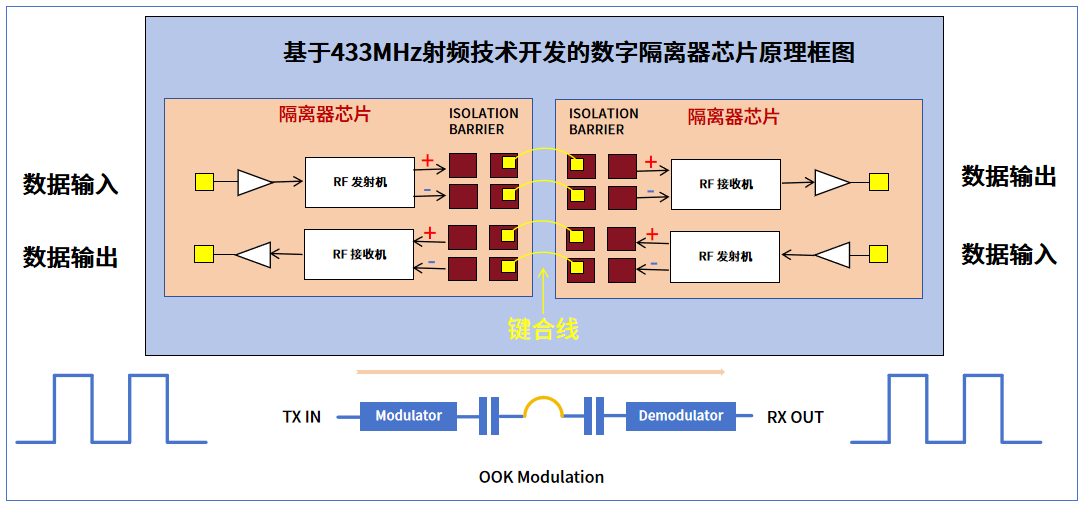

如上图所示，华普微数字隔离器基于Sub-GHz射频技术开发，并采用了经典的OOK（On-Off Keying，开关键控） 射频调制方案，是一种产品内部具备微型无线射频收发系统的芯片。
在此芯片框架中，射频发射端会将要进行传输的数字信号通过OOK调制为高频脉冲信号，而后经电容电场耦合至射频接收端，并通过OOK解调为初始的数据信号，从而实现数字信号的安全传输。

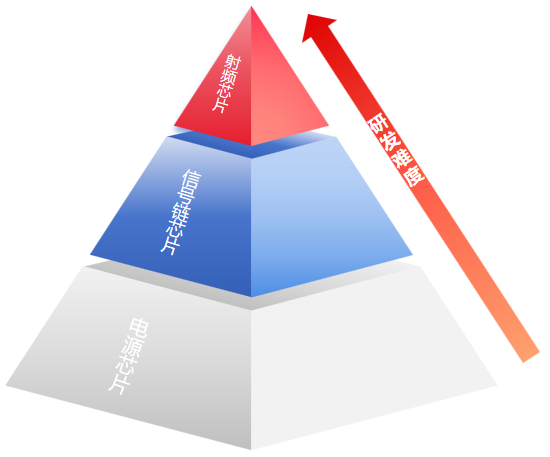

模拟芯片研发难度层级图
从半导体产业链上看，射频芯片与隔离芯片同属模拟芯片，但射频芯片的技术门槛极高，一直被业内称为模拟芯片“皇冠上的明珠”，究其原因主要是设计射频芯片时，不仅要在内外复杂的电磁环境下保证芯片具备极强的抗干扰能力，还要在低功耗的运行条件下实现射频信号的准确收发。
而华普微，作为国内资深的Sub-GHz无线射频自研芯片企业，基于成熟射频芯片设计经验与精湛制造工艺所开发的数字隔离芯片，不仅能在隔离电压、共模瞬变抗扰度（CMTI）与静电放电（ESD）等性能指标上达到行业一流水平，还能在传输延迟、传输速率等与“射频”性能相关的指标上达到行业顶尖水平。

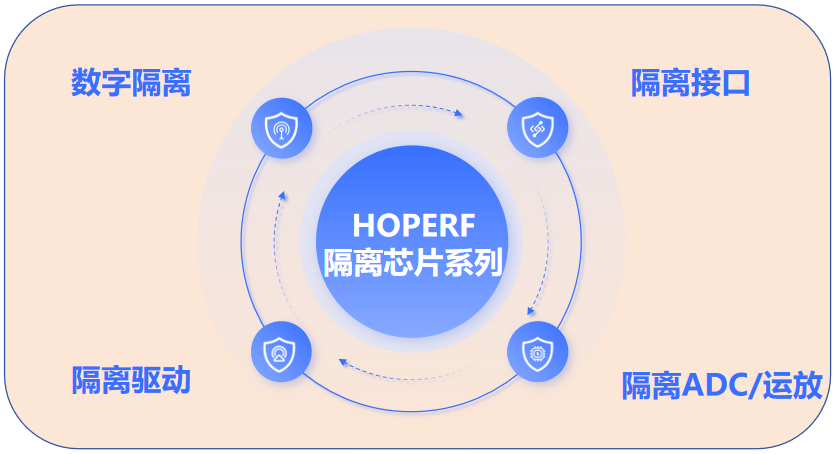

华普微数字隔离器系列产品布局示意图
目前，华普微数字隔离器产品线已全面覆盖基础数字隔离、隔离接口、隔离驱动与隔离ADC/运放等多个细分领域，可全面助力国内厂商实现对进口数字隔离器的国产化Pin-to-Pin替代，增强国内厂商在国际贸易局势动荡中的供应链稳定性，更好地满足本土化的发展需求。
如果说射频芯片开发技术是华普微数字隔离器提升产品性能的 "金刚钻"，那么这支深耕物联网芯片开发领域多年的开发团队，便是将技术优势转化为产品竞争力的 "匠心巧手"。在高度依赖开发经验积累的模拟芯片领域，团队的技术底蕴直接决定着产品性能的上限。

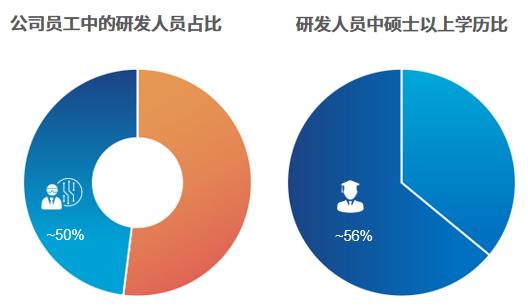

而华普微就拥有着一支上百人的、经验丰富的、业界领先的与兼具国际背景的高学历开发团队。在这支团队中，56%的开发人员为硕士或博士学历，且半数以上的开发人员拥有10年以上芯片开发经验，并创造了独特的NextGenRF算法技术，可让芯片性能更加稳定可靠。
展望未来，华普微将会继续瞄准物联网行业前沿，汇科技创新之“智”、聚产业发展之“力”、赋融合应用之“能”、创生态体系之“优”，以“只争朝夕”的干劲、“久久为功”的韧劲突破层层壁垒，培育壮大信号链芯片产业，并着力打造具有全球影响力的产业科技创新中心和发展新质生产力的重要阵地，为国内物联网产业的高质量发展做出贡献。
