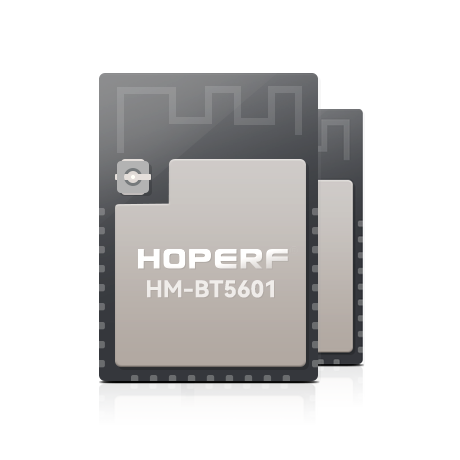

HM-BT5601

低功耗蓝牙(BLE)透传模块

HM-BT5601 模块采用了一款高集成度的低功耗蓝牙 5.1(兼容5.2)SoC 芯片,该 SoC 芯片采用 ARM® Cortex™-M0+处理器内核,内嵌 2.4GHz 射频,具有高性能、低功耗的多协议射频收发器和调制解调器。HM-BT5601 模块支持无线数据的透明传输,通过与外部 MCU 进行通信,可以快速实现 BLE 从设备与手机、平板等 BLE 主设备的无线连接和数据通信。


低功耗蓝牙(BLE)透传模块HM-BT5601特点:

●  基于 ARM® Cortex™-M0+处理器内核;

●  支持低功耗蓝牙 2.4GHz 多协议;

●  低功耗蓝牙协议栈站可支持 4.x 到 5.2,可升级协议栈;

●  最多可达 512KB 的 FLASH 和 96KB 的 RAM;

●  30 个通用 I/O 口,可自由配置映射,外设使用更灵活;

●  可以做透传模块使用,也可以单独用作 MCU;

●  模块接口为通用串口,全双工双向通讯;

●  支持 AT 指令软件复位模块,获取 MAC 地址;

●  支持AT 指令调整蓝牙连接间隔,控制不同的转发速率(动态功耗调整);

●  支持 AT 指令调整发射功率,修改广播间隔,自定义广播数据,自定义设备识别码,设定数据延时(外部 MCU 串口接收的准备时间),修改串口波特率,修改模块名称,支持掉电保存;

●  串口数据包长度,可以是 240 Byte 以下(含 240 Byte)的任意长度(大包自动分发);

●  支持移动设备 APP 修改模块名称,掉电保存,修改串口波特率,产品识别码,自定义广播内容,广播周期;

●  支持移动设备 APP 对模块进行复位,设置发射功率;

●  支持移动设备 APP 调节蓝牙连接间隔,掉电不保存(动态功耗调整);

●  支持防劫持密码设置,修改和恢复,防止第三方恶意连接,可不使用;

●  广播内容提示模块实时状态,包括电池电量,自定义设备识别码(适合广播应用方案);

●  支持内部 RTC 实时时钟;



低功耗蓝牙(BLE)透传模块HM-BT5601电气特性:

●  工作电压:1.7V-3.6V

●  工作温度:-20℃~+85℃

●  调制模式:GFSK 高斯频移键控

●  调制频率:2402MHz -   2483.5MHz

●  最大发射功率: +10dBm

●  接收电流:5.2mA @3V 1Mbps   GFSK

●  发射电流:4.7mA @3V 0dBm

●  发射电流:18mA @3V 8dBm

●  低功耗模式电流:10uA/HVLDO   turning on

●  深度睡眠模式:200nA @Deep   Sleep

●  接收灵敏度:-98dBm @1Mbps   GFSK
