HM-BT2204
低功耗蓝牙(BLE)透传模块

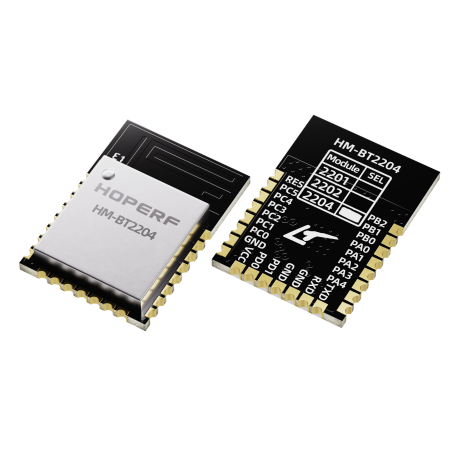

HM-BT2204
智能干扰消除技术,优化蓝牙连接稳定性,实现复杂环境下更可靠的无线连接。
低功耗蓝牙
透传模块

HM-BT2204模块是一款低功耗蓝牙BLE 5.2 SoC芯片,采用ARM® Cortex®-M33 32位处理器内核,最高频率76.8MHz,内嵌2.4GH射频收发器,搭载集成天线,支持无线数据透传的低功耗蓝牙模块,通过与外部MCU进行通信,可以快速实现BLE从设备与手机、平板等BLE主设备的无线连接和数据通信,外部MCU的资源占用低,开发过程简单。

HM-BT2204模块典型应用场景:

手机、数码设备、平板电脑

产品类型:

蓝牙模块

蓝牙规范:

5.2

PHY:

1M/2M/125K/500K

发射功率:

6dBm

接收灵敏度:

-98.9dBm

峰值电流-Tx:

4.1mA@0dBm

峰值电流-Rx:

3.6mA

休眠电流:

1.4uA

工作电压:

1.71-3.8V

Flash:

512KB

RAM:

32KB

串口速率:

115200bps

默认透传接口:

UART

尺寸:

17*12*2.1mm
设计文档与资源
典型应用方案
蓝牙数据透传解决方案
蓝牙数据透传是一种近距离无线传输技术,旨在实现通过蓝牙无线通信将数据从一个设备传输到另一个设备的过程。透传指的是在不对数据进行任何修改或处理的情况下,将数据从一个设备传递到另一个设备。
蓝牙智能水表解决方案
蓝牙智能⽔表是⼀项创新性的科技应⽤,旨在通过蓝牙⽆线通讯技术,提升⽔表的功能和效率,使⽤户能够更为便捷地监测和管理⽔资源的使⽤。蓝牙智能⽔表通过集成蓝牙技术,实现与智能⼿机、平板电脑和其他蓝牙设备的连接,为⽤户带来了全新的⽔务体验。
蓝牙智能家电解决方案
随着物联网技术的不断进步与普及,智能家电通过科技赋能,将传统的家电与微控制器,无线通信,传感器等技术相结合,让用户可以通过互联网或者其他的通信技术,例如蓝牙,Zigbee等实现设备状态获取、远程设备控制、智能调节等功能。
汽车智能钥匙解决方案
"被动式无钥匙进入"(Passive Keyless Entry)是一种用于车辆、建筑物或其他设施的访问控制系统。它利用无线射频技术自动判断用户是否接近,并进行身份识别以执行开锁或落锁动作,无需传统的物理钥匙。
