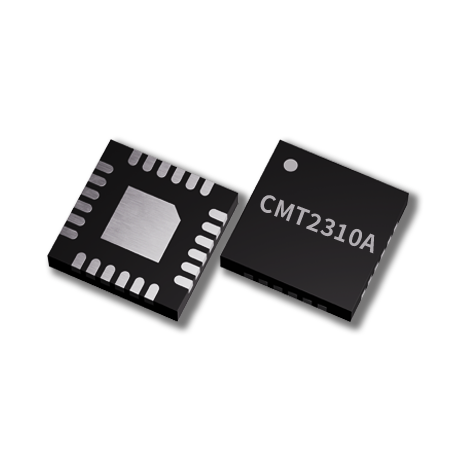

CMT2310A

高性能射频收发芯片

CMT2310A是一款超低功耗,高性能,适用于各种113至960MHz  无线应用的OOK,(G)FSK和4(G)FSK射频收发器。它是CMOSTEK NextGenRFTM 射频产品线的一部分,这条产品线包含完整的发射器,接收器和收发器。CMT2310A 的高集成度,简化了系统设计中所需的外围物料。高达+20dBm的发射功率和-122dBm的灵敏度优化了应用的链路性能。它支持多种数据包格式及编解码方式,使得它可以灵活的满足各种应用的需求。另外, CMT2310A还支持128-byte Tx/Rx FIFO, 丰富的GPIO及中断配置,Dut y-Cycle运行模式,信道侦听,高精度RSSI,低电压检测,上电复位,低频时钟输出,快速跳频,静噪输出等功能,使得应用  设计更加灵活,实现产品差异化设计。


高性能射频收发芯片CMT2310A特性:

●  频率范围: 113 -960 MHz

●  调制解调: OOK, 2(G)FSK 和 4(G)FSK

●  数据率: 0.1- 1000 kbps

●  灵敏度:

    2FSK, -122 dBm DR=2.4kbps, 433.92MHz

    4FSK, -88dBm DR=1Mbps,433.92MHz

    OOK, -94dBm DR= 300kbps, 433.92MHz

●  邻道抑制: 60dBc,BW = 4.8kHz, Channel space = 12.5kHz

●  阻塞抑制: 77dBc , ±1MHz offset, BW =4.8kHz

●  电压范围: 1.8 - 3.6 V

●  发射电流:

    30 mA @ 13 dBm, 433.92 MHz, FSK

    79 mA @ 20 dBm, 433.92 MHz, FSK,

●  接收电流: 9.4mA (DCDC)@ 433.92 MHz, FSK

●  单天线模式下,不需要额外增加 RF Switch 器件

●  支持多种超低功耗(SLP)接收模式

●  睡眠电流

    400 nA, Duty Cycle = OFF

    800 nA, Duty Cycle = ON

●  特色功能:

    快速稳定的自动频率校正(AFC)

    三种不同特性的时钟恢复系统(CDR)

    快速精准的有效信号监测(PJD,RSSI)

    超低功耗(SJP)和 Duty Cycle 接收

    快速发射或接收跳频

    载波侦听多路访问(CSMA)

    自动 ACK 和重发

    天线分集

●  4-wireSPI 接口

●  支持直通及包模式,可配置包处理机及 128-Byte FIFO

●  NRZ 格式,曼切斯特,数据白化编解码,FEC 前向纠错


高性能射频收发芯片CMT2310A应用:

自动抄表、家居安防及楼宇自动化、ISM 波段数据通讯、工业监控及控制、遥控及安防系统、遥控钥匙进入、无线传感器节点、标签读写器


设计文档与资源
设计参考资料:
AN239 CMT2310A 自动收发功能使用指南-CN-V0.6B-20220119
2022-01-24
AN238 CMT2310A 射频参数配置指南-CN-V0.6A-20220111
2022-01-24
AN237 CMT2310A 快速上手指南-CN-V0.6B-20220119
2022-01-24
AN236 CMT2310A 寄存器说明-CN-V0.6A-20220110
2022-01-24
AN235 CMT2310A FIFO和包格式使用指南-CN-V0.6A-20220113
2022-01-24
认证与测试报告:
射频芯片 REACH
2022-05-05
射频芯片 ROHS
2022-05-06
